槽式电缆桥架是什么样

编辑:深圳亿富兴人气: 发表时间:2020-08-22 09:38:49

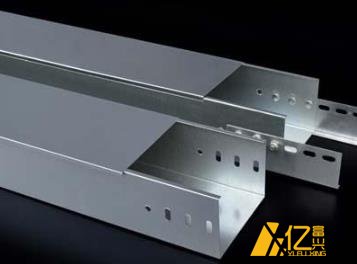

槽式电缆桥架
槽式电缆桥架

  一、槽式电缆桥架是什么样?

  在我们生活中经常看到的就是电缆桥架,其中槽式电缆桥架就是其中的一种。它是由整个钢板制成的槽式组件,槽式电缆桥架具有一定的深度和密封性,下面就详细介绍一下什么是槽式电缆桥架。

  槽式电缆桥架是一种全封闭电缆桥架。适用于计算机电缆、通信电缆、热电偶电缆及其它高灵敏度系统的控制电缆的敷设。对控制电缆的屏蔽干扰和重腐蚀环境下的电缆防护都有很好的效果。接下来,电缆桥架厂家将带您看看槽式桥架的相关知识。

  槽式电缆桥架是由直段、弯通、构件、支臂和梯子吊架组成的紧支撑电缆的刚性结构体系的总称。电缆桥架两端连接电阻不应大于0.00032欧姆,并将绝缘涂层从接地孔中去除。槽式电缆桥架通用电缆应与附近可能产生高电磁干扰的电机、电力变压器等电气设备保持必要的间距,不得与下列管道平行敷设。不可避免时,电缆桥架的位置应满足以下要求或采取相应的防护措施。凯晨槽型电缆桥架的整体防火性能应满足国家有关规范或标准的要求,对控制电缆的屏蔽干扰和重腐蚀环境下的电缆保护具有良好的效果。

  槽式电缆桥架产品能有效地提升工程环合性和耐久性的要求,电缆桥架的使用能有效地保证我们日常生活的进步。“金属槽”具有重量轻、成本低、安装方便、散热透气性好等优点。通常适用于大直径电缆的敷设,尤其适用于高低压电力电缆的敷设。

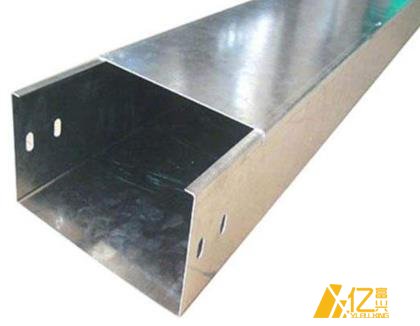

槽式电缆桥架

  二、槽式电缆桥架的选购方法

  1、消防要求高的地方,不适合铝合金电缆桥架。

  2、槽式电缆桥架(包括支架、吊架)如需在腐蚀环境中使用,应采用耐腐蚀性高的硬质材料制成,或进行防腐处理。经过防腐处理后,应满足工程环境要求,延长桥梁使用寿命。

  3、电缆桥架安装在环境与消防要求,和半关闭或封闭的结构可以由安装网、板和其他材料和耐火阻燃电缆托盘和托盘性能,和措施如刷牙耐火层表面的桥梁和应采取支持和衣架,和耐火性后绘画应当符合国家有关规范和标准。

  4、多组桥梁在同一高度平行安装时,应考虑相邻桥梁之间的维修和检修距离。

  5、在选择电缆桥架荷载水平时,桥的均布荷载不应大于所选桥的额定均布荷载水平。如果桥的支撑吊架实际跨度不等于2m,则工作均匀荷载应满足要求。

  6、槽式电缆桥架的宽度和高度的选择应满足填充率的要求。电缆梯架和塔盘的填充率一般为电力电缆的40% - 50%,控制电缆的50% - 70%,预留10% - 25%的工程开发余量。

  7、在满足相应负荷的条件下,各部件、支挂的规格尺寸应与托盘、梯子系列的直截面相匹配并弯曲。

  8、跨度大于6m的钢制电缆桥架、跨度大于2m或承载要求大于D级荷载的铝合金电缆桥架,强度、刚度、稳定性根据工程条件进行计算或试验。

  9、电缆桥架内电缆的最小允许弯曲半径不得小于电缆桥架穿过或引线上下装置的弯曲半径。
