敷设电缆桥架是否合理的辨别方法

编辑:深圳亿富兴人气: 发表时间:2020-08-28 11:06:13

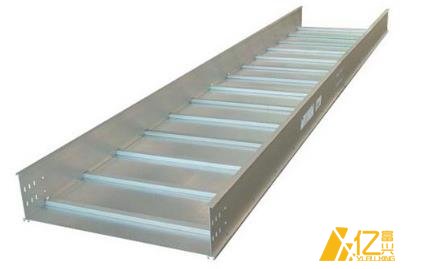

电缆桥架

  一、怎么判断电缆桥架敷设是否合理?

  如何区分电缆桥架敷设是否合格?首先,我会给你一个清晰的概念。电缆桥架敷设与内部布线相互关联。

  1、金属桥架布线一般适用于干燥且不会受到机械损伤的室内敷设。但不适用于桥架有明显腐蚀的场合。

  、2同一回路中的相线和中性线,应敷设在同一金属桥架内。但是,对于同一电路的路径,不需要辐射和其他干扰,可以铺设同一种金属桥架。但金属桥架内电线电缆总界面的表层不得超过线槽内截面的20%,载流导线不得超过30。对于敷设控制、信号等类似线路的网格电缆,其总截面积不得超过50%,即根点数的下限。

  3、桥架安装垂直或倾斜时,应采取相应措施防止电缆在桥架内移动。

  4、通过导线槽引出线,可采用金属管或硬塑料管,或半硬质塑料管和金属软管或电缆布线。拉出电缆时不要损坏电缆。

  5、桥架应平整或无变形,桥架壁应光滑无毛刺。

  6、金属桥架应可靠接地或低接,但不得用作设备的接地导体。

  二、电缆桥架故障时的判断方法

  (1) 当摇测电缆芯线绝缘电阻或多芯对地,或芯与芯之间的绝缘电阻小于100Ω时,为低电阻接地或短路故障。

  (2) 当摇测电缆芯线绝缘电阻或多芯对地,或芯与芯之间的绝缘电阻低于正常值,但高于100Ω时,为高阻接地故障。

  (3) 当滚动试验电缆的一芯或多芯对地绝缘电阻高或正常时,应进行导线连续性试验,以检查桥架有无断线。如果电线断了,那就错了。

  (4) 当滚动试验电缆中有一根或几根导线不连续,经电阻接地时,即发生断线和接地故障。

  (5) 闪络故障多发生在预防性耐压试验中,多发生在电缆终端和中间接头处。闪络可能连续发生几次,间隔几秒到几分钟。
