镀锌线管、线槽、电缆桥架有什么不同?

编辑:深圳亿富兴 发表时间:2020-10-21 16:55:21

  一、镀锌线管

  镀锌线管是一种对钢管表面进行了镀锌处理后用来保护线路的一种钢管,在生活中已经被应用的非常广泛,只要是用得到电的地方都可以看到镀锌线管。

镀锌线管

  镀锌线管的型号有:

  KBG管又称国标扣压式导线管,KBG钢导管采用薄壁板材加工而成,双面冷镀锌全方位360°保护。管与管件连接不用再跨接地线,是专门针对吊顶,明装等电气线路安装工程而研制。符合现代节能环保的主流发展方向。在国内各大城市的商业、民用、公用等电线线路工程已经应用的非常广泛,特别是临时或短期使用的建筑物。

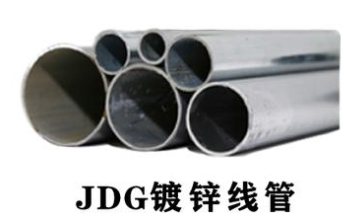

  JDG管(套接紧定式镀锌钢导管、电气安装用钢性金属平导管)是电气线路最新型保护用导管,连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路,不用再做跨接地,焊接和套丝,是明敷暗敷电线保护管路的最佳选择。

  二、线槽

  线槽又名走线槽、配线槽,是用来将电源线、数据线等线材规范的整理,固定在墙上或者天花板上的电工用具。

  按材质可以分为金属线槽(MR),塑料线槽(PR)

  线槽的规格(宽*高)

电缆桥架

  三、电缆桥架

  电缆桥架(CT)

  由槽式、托盘式或梯级式的直线段、弯通、三通、四通组件以及托臂、吊架

  等构成具有密接支撑电缆的刚性结构系统称为电缆桥架(简称桥架)

  线槽的规格(宽*深)

  桥架的表达方式是CT,不分金属盒塑料,敷设导线造价成本太高,一般只敷设电缆。

  桥架的种类很多,如槽式、托盘式、梯式等等。

  常见的槽式就是封闭的;

  托盘桥架底部有许多腰形的孔洞,便于散热;

  梯式的底部像楼梯一样,具有重量轻,成本低,安装方便、透气性好等优点。一般用于垂直竖井中。

  四、线槽与桥架的区别

  1、电缆桥架一般宽度>200mm,金属线槽宽度<200mm。

  2.电缆桥主要用于铺设电缆,金属线槽主要用于铺设导线。

  3.敷设时应考虑电缆桥架的载荷、挠度和填充率。

  4.桥架有很多种,有开放式的,线槽大多是封闭式的(塑料&金属)。

  5、两种敷设方式载流量不同。

  电缆桥架一般材质的是冷轧钢板,而金属线槽用的是镀锌铁皮。外型及材质:桥架比金属线槽厚,安装牢固。

  以上就是关于镀锌线管、线槽、电缆桥架介绍,更多关于镀锌线管、线槽、电缆桥架知识,欢迎咨询深圳市亿富兴品牌。深圳市亿富兴线管桥架实业有限公司是-家集科研、设计、生产、销售和安装为一体的技术型企业,主要生产的产品有热镀锌线管、热镀锌线槽、电缆桥架、喷涂桥架、热浸锌桥架、铝合金桥架、包塑软管、C型钢、万能角铁、配电箱、配电柜以及相配套的铁、铜配件。
