【镀锌线槽桥架规格表】镀锌线槽和桥架区别

编辑:深圳亿富兴人气: 发表时间:2020-08-18 16:58:56

镀锌线槽

  电缆桥架是用来敷设电力电缆和控制电缆的,金属线槽是敷设导线和通讯线缆的。桥架比较大,线槽和桥架的材质都是可以一样,线槽的规格可以大也可以小都是封闭型的,而桥架的规格相对比较大,多数做成梯式或托盘式,价格方面要看具体规格。相对于厚度也是不一样的。

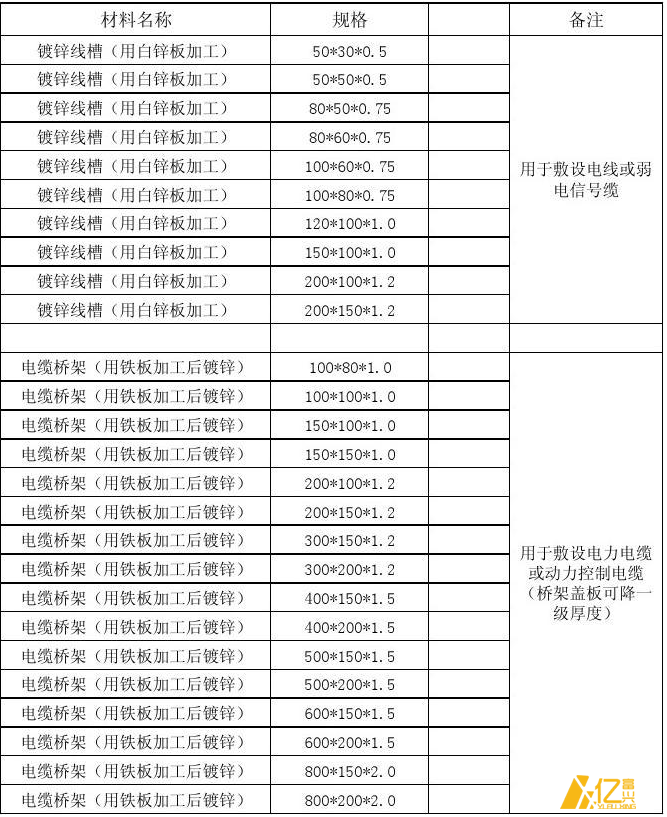

  镀锌线槽桥架规格表:

镀锌线槽桥架规格表

  一,镀锌线槽和桥架有什么区别:

  1.电缆桥架一般宽度>200mm,金属线槽宽度<200mm 。

  2.电缆桥架主要用于敷设电缆,金属线槽主要用于敷设导线。

  3.电缆桥架型式有梯式、槽式、托盘式、组合式等多种,而在材质和防腐处理方面又分铝合金、玻璃钢、冷(热)轧钢 板镀锌、喷涂等。金属线槽就一种,一般用热轧钢板作成。

  4.电缆桥架敷设时一般应考虑其荷载、挠度、填充率。

  5.金属线槽约等于槽式电缆桥架,只不过某些金属线槽尺寸较小罢了(地面线槽除外),有些从桥架下来需接到配电柜的线都是走到金属线槽里再接入配电柜.

  6.桥架有好多种、是开放式的,线槽多数是封闭的(塑料&金属)

  7.两种敷设方式 载流量不同

  8.桥架一般裁质是冷轧钢板,而线槽用的是镀锌铁皮。

  9.从外观跟材质上分:我的观点是桥架比金属线槽厚,安装相对牢固。

  10.既然规范有对桥架、金属线槽的分别说明,它们在材质方面就有区别。

  二,镀锌线槽的安装方式:

  1、镀锌线槽应平整、无扭曲变形,内壁应光滑、无毛刺。

  2、镀锌线槽应可靠接地或接零,但不应作为设备的接地导体。

  3、镀锌线槽垂直或倾斜安装时,应采取措施防止电线或电缆在线槽内移动。

  4、同一回路的所有相线和中性线,应敷设在同一镀锌线槽内。同一路径无防干扰要求的线路,可敷设于同一镀锌线槽内,电缆桥架线槽内电线或电缆的总截面(包括外护层)不应超过线槽内截面的20%,载流导线不宜超过30根。控制、信号或与其相类似的线路,电线或电缆的总截向下应超过镀锌线槽内截面的50%,电线或电缆根数下限。

  5、由镀锌线槽引出的线路,可采用镀锌管,硬质塑料管、半硬塑料管、镀锌软管或电缆等布线方式。电线或电缆在引出部分不得遭受损伤。
