线槽桥架安装方法详解

编辑:深圳亿富兴人气: 发表时间:2020-08-18 17:00:55

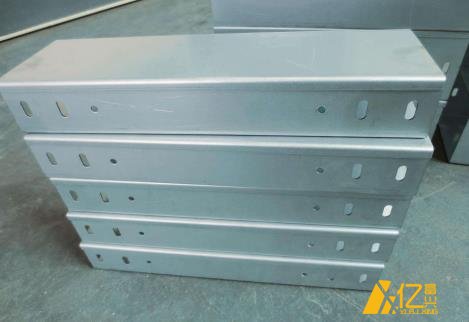

线槽桥架

  一,线槽、桥架安装:

  1、线槽、桥架应平整,无扭曲变形,内壁无毛刺,各种附件齐全。

  2、线槽、桥架的接口应平整,连接可采用内连接或外连接,接缝处应紧密平直,连接板两端不少于2个防松螺帽或防松垫圈的连接固定螺栓,螺母置于线槽外侧。非镀锌金属线槽、桥架连接板的两端应有跨接线,跨接线为截面积不小于4mm2的铜芯软导线(桥架可用硬导线)。线槽盖装上后应平直,无翘角,出线口的位置准确。

  3、线槽、桥架交叉、转弯、丁字连接时,应采用单通、二通、三通,四通或平面二通、平面三通等进行变通连接,导线接头处应设置接线盒或将导线接头放在电气器具内。

  4、线槽与盒、箱柜等连接时,进线和出线口等处应采用抱脚或翻边连接,并用螺丝紧固,末端应加装封堵。

  5、线槽、桥架的所有非带电部分的铁件均应相互连接和跨接,使之为一个连续导体,并做好整体接地,金属线槽、桥架不作设备的接地导体,当设计无要求时,金属线槽、桥架全长不少于2处与接地(接零)干线连接。

  6、线槽、桥架过墙或楼板孔洞时,四周应留50-100mm缝隙,接防火分区用防火材料封堵。

  7、在吊顶内敷设时,如果吊顶无法上人时,应留有检修孔。

  8、线槽、桥架经过建筑物的变形缝(伸缩缝、沉降缝)时,应断开,用内连接板搭接,不需固定。保护地线和槽内导线均应有补偿裕量。

  二、线槽内保护地线安装:

  1, 保护地线应根据设计图要求敷设在线槽内一侧,接地处螺丝直径不应小于6mm;并且需要加平垫和弹垫圈,用螺母压接牢固。

  2、线槽内配线要求:线槽内配线前应清除线槽内的积水和污物。

  3、在同一线槽内(包括绝缘层在内)的导线截面积总和应该不超过内部截面积的40%。

  4、线槽口向下配线时,应将分支导线分别用尼龙绑扎带绑扎成束,并固定在线槽底板上,以防导线下坠。

  5、导线较多时,除采用导线外皮颜色区分相序外,也可利用在导线
