电缆桥架布线方法介绍

编辑:深圳亿富兴人气: 发表时间:2020-08-27 14:06:20

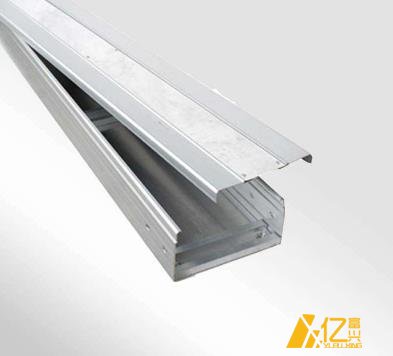

电缆桥架

  电缆桥架布线方法介绍

  电缆桥架广泛应用于电力行业。电缆桥架分为槽式、托盘式和梯架式等结构,由支架、托臂和装置附件组成。在我们的生活中经常看到,下面深圳桥架厂家来说说电缆桥架布线规则。

  一、电缆桥架布线规则

  (1)电缆桥架走线、移动适用于在正常环境和不易受机械损伤的场所进行室内干燥,但不宜用于线槽腐蚀严重的场所。

  (2)同一回路中的所有相线和中性线均应敷设在同一电缆桥架的金属线槽内。对同一路径无抗干扰要求的线路,可敷设在同一金属线槽内。槽内导线或电缆的总截面(包括外护套)不应超过线槽截面的20%,载流导线不应超过30。控制线、信号线或类似线路时,导线或电缆的总截割量应超过槽内截面的50%,导线或电缆数量的下限。

  (3)电缆桥架垂直或倾斜安装时,应采取措施防止电线或电缆在桥架内移动。

  (4)电缆桥架金属线槽引出的配线,可采用金属管、硬塑料管、半硬塑料管、金属软管或电缆等,引出的电线、电缆不得损坏。

  (5)电缆桥架线应光滑,无扭曲,内壁应光滑,无毛刺。

  以上是电缆桥架布线规则的介绍,希望大家能理解。一般很多电缆我们都会用电缆桥架。桥架主要沿屋面布置。沿墙、竖井、地面的水平减速装置。

  二、电缆桥架如何布置?

  1、在工程设计中,电缆桥架的布置应根据经济合理性、技术可行性、运行安全性等因素确定最佳方案,同时也应充分满足施工、安装、维护维修和电缆敷设的要求。

  2、电缆桥架的水平敷设高度一般不小于2.5m,垂直敷设时距地1.8m以下的部分,除在专用电气室敷设外,应采用金属盖板保护。电缆桥架水平敷设在设备夹层上或马道上小于2.5m时,应采取保护接地措施。

  3、电缆桥架、线槽及其支吊架在腐蚀性环境中使用时,应采用耐腐蚀的刚性材料。或采用防腐处理,防腐处理应满足工程环境和耐久性的要求。耐腐蚀性高或清洁要求高的场所,应选用铝合金桥架。

  4、电缆桥架在有防火要求的地段,可在电缆梯架上加设耐火或耐火板、网片等材料,形成封闭或半封闭结构,并采取桥架及其支吊架表面涂防火涂料等措施。整体耐火性能应符合国家有关规范或标准的要求。对工程消防提出了更高的要求。不宜采用铝合金桥架。

  5、需要屏蔽电磁干扰的电缆线路。或对室外阳光、油类、腐蚀性液体、可燃性粉尘等环境要求有防护措施。采用无孔桥架。

  6、在易积尘的地方,电缆桥架应采用盖板;在公共通道或室外穿越一段道路。底部桥架应采用无孔托盘支撑或使用。

  以上就是关于电缆桥架布线方法的相关介绍,供大家参考。
