电缆桥架 铝合金桥架安装注意事项

编辑:深圳亿富兴人气: 发表时间:2020-09-18 16:31:15

  铝合金桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观的特点,对您处的技术改进,扩充电缆,维护检修带来方便。铝合金桥架的安装可因地制宜。可随工艺管道架空敷设楼板梁下吊装,室内外墙壁、柱壁、隧道、电缆沟壁上的侧装,还可以露天柱两侧对称敷设。铝合金桥架可水平,垂直敷设,可转角,T字形,十字形分支,可调宽,调高,变轻。

  铝合金桥架的施工,应按已批准的设计进行。当需要修改设计时,应经原设计单位同意。铝合金桥架的安装,应按生产厂家提供的安装使用说明书或有关资料进行。铝合金桥架严禁作为人行通道、梯子或站人平台,其支吊架不得作为起吊重物的支架使用。高空作业必须有规定的安全措施。铝合金桥架层次排列应是弱电流控制在最上层,接着一般控制电缆低压动力电缆,高压动力电缆依次往下排列。这种排列有利于屏蔽干扰,电力电缆冷却,方便于施工。

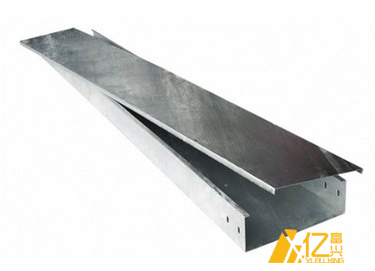

铝合金桥架

  铝合金桥架安装注意事项

  铝合金电缆桥架装置要求如下:

  (1)铝合金槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的斜度不得小于1/100;

  (2)电缆桥架与用电设备交越时,其间的净距不小于0.5m;

  (3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m;

  (4)在平行图上绘出桥架的路由,要注明桥架起点、结尾、拐弯点、分支点及升降点的坐标或定位尺度、标高,如能制作桥架敷设轴侧图,则对资料计算将更准确;

  (5)桥架支撑点,如立柱、托臂或非标准支、构架的距离、装置方法、类型标准、标高,可同意在平面上列表阐明,也可分段标出用不同的剖面图、单线图或大样图表明;

  (6)电缆引下点方位及引下方法,一般来说,大批电缆引下可用笔直弯接板和笔直引上架,少数电缆引下可用导板或引管,注明引下方法即可;

  (7)铝合金电缆桥架宜高出地上2.2米以上,桥架顶部距顶棚或其它障碍物不该小于0.3米,桥架宽度不宜小于0.1米,桥架内横断面的填充率不该超越50%;

  (8)铝合金电缆桥架内缆线笔直敷设时,在缆线的上端和每距离1.5米处应固定在桥架的支架上,水平敷设时,在缆线的首、尾、转弯及每距离3~5米处进行固定;

  (9)在吊顶内设置时,槽盖敞开面应坚持80毫米的笔直净空,线槽截面利用率不该超越50%;

  (10)布放在线槽的缆线能够不绑扎,槽内缆线应顺直,槽内缆线应顺直,尽量不穿插,缆线不该溢出线槽,在缆线进出线槽部位,转弯处应绑扎固定。笔直线槽布放缆线应每距离1.5米固定在缆线支架上;

  (11)在水平、笔直桥架和笔直线槽中敷设线时,应对缆线进行绑扎。4对线电缆以24根为束,25对或以上主干线电缆、光缆及其它信号电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。绑扎距离不宜大于1.5米,扣距离应均匀,松紧适度;

  (12)桥架水平敷设时,支撑距离一般为1.5-3m,笔直敷设时固定在建筑物构体上的距离宜小于2m。

  以上是关于铝合金桥架安装注意事项,更多关于铝合金桥架知识,欢迎咨询深圳亿富兴品牌。服务热线:138-2876-5945。
