电缆桥架穿墙安装规范和注意事项

编辑:深圳亿富兴人气: 发表时间:2020-08-21 09:53:58

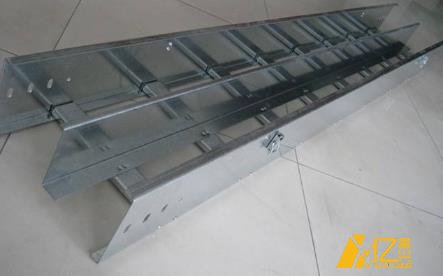

电缆桥架

  电缆桥架穿墙安装规范

  电缆桥架应用范围广泛,在我们生活中比较多见。而它的结构也是各种各样的,可以说是连接各种建筑物和管廊之间的一桥梁。它看上去或许不是很显眼,但是却给我们的生活带来了很多方便。对需要购买电缆桥架的人来说,一定想了解它的安装规范。

  1、电缆桥架从正常环境穿墙进入防火、防爆的环境时,墙上应安装相应的密封装置。

  2、电缆桥架从室内穿墙至室外时,在墙的外侧应采取防雨措施。

  3、电缆桥架从室内穿墙至室外较高处安装时,电缆桥架应下倾斜延长适当距离,然后再向上架设,符合安装规范 同时防止雨水顺电缆桥架流入室内。

  4、电缆桥架过伸缩沉降缝时,电缆桥应断开,断开距离以100mm左右为宜。

  汇线时电缆桥架装置要点和注意事项

  1、当电力电缆和控制电缆较少时,可同一电缆桥架安装,但中间要用隔板将电力电缆和控制电缆隔开敷设。

  2、电缆桥架水平敷设时,桥架之间的连接头应尽量设置在跨距的1/4左右处,水平走向的电缆每隔2米左右固定一下,垂直走向的电缆每隔1.5米左右固定一下。

  3、电缆桥架装置应有可靠接地。如利用桥架作为接地干线,应将每层桥架的端部用16mm2软铜线联接(并联)起来,与总接地干线相通,长距离的电缆桥架每隔30--50米接地一次。

  4、电缆桥架装置除需屏蔽装保护罩外,在室外安装时环境对于电缆桥架有影响 应在其顶层加装保护罩,防止日晒雨淋,对如需焊接安装时,焊件四周的焊缝厚度不得小于母材的厚度,焊口必须防腐处理。

  5、汇线桥架系列电缆桥架装置的最大载荷支撑间距应小于允许载荷和支撑跨距。

  6、选择电缆桥架宽度时应留有一定的备用空位,以便为今后增添电缆用。

  以上便是电缆桥架穿墙安装的规范的介绍,希望看完能有帮助。

  电缆桥架的型号特点

  电缆桥架分为槽式、托盘式和梯架式、网格局等结构,由支架、托臂和设备附件等组成。选型时应留心桥架的悉数零部件能否符合系列化、通用化、规范化的成套恳求。建筑物内桥架可以独立架起, 也可以附设在各种建(构)筑物和管廊支架上。

  应体现结构简略,外型漂亮、装备活络和修理便利等特性,悉数零件均需中止镀锌处置,设备在建筑物外露天的桥架,假如是在接近海滨或归于腐蚀区,则原料必需具有防腐、耐潮气、附着力好, 耐冲击强度高的物性特性。

  桥架职业不时重组和优化,使得企业桥架锋芒毕露,表面工艺有冷镀锌、热镀锌、静电喷涂、防格火涂机料、烤漆等。其间产品遍及用于石油化工,冶金,电力,校园通讯,高层建筑等领域,具有外形漂亮,耐腐蚀性强,通用性遍及,设备活络便利,品种齐全等特性。
