电缆桥架结构类型、材质及防腐介绍

编辑:深圳亿富兴人气: 发表时间:2020-09-02 15:12:55

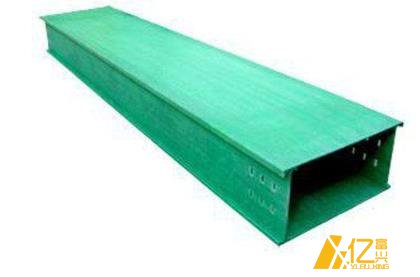

电缆桥架

  电缆桥架结构类型、材质及防腐介绍

  1、电缆桥架结构型式选择:

  在工程设计文件中,一般将电缆桥架称为“桥架”,没有具体的结构特点。不同类型、不同材料的电缆桥架价格差异很大,结构形式的混乱会给现场散热和机械防护带来问题。因此,在设计阶段,应要求设计人员根据工程环境特点和技术要求,合理选择电缆桥架的结构特点,并在方案的型号标注和材料表中明确表达。

  2、电缆桥架材料选择:

  桥架材料是桥架工程设计中的另一个常见问题。按材质划分,桥架主要有钢材、玻璃钢、铝合金。玻璃钢电缆桥架的特点是重量轻,比重仅为碳钢的1/4;良好的耐水性和耐腐蚀性,适用于化工厂。

  不易燃烧,耐火玻璃钢电缆桥架氧指数≥32。使用寿命长,一般设计为20年,但价格是钢制电缆桥架的三倍。施工的优点在于切割方便,装配灵活,安装不起火,这对处于爆炸危险环境和工期紧的化工厂工程具有重要意义,因为在爆炸危险环境中,项目发生火灾时,化工厂必须停产,影响经济效益。铝合金电缆桥架重量也很轻。由于铝和钢的比重不同(Al=2.7,Fe=7.86),铝与钢的重量比约为1:3。

  铝合金桥架在尺寸和荷载特性上与钢制桥架基本相似。从成本上看,铝合金桥架比镀锌钢索桥贵20%,使用寿命是钢索桥的5倍以上。

  3、桥架表面防腐层的选择:

  工程设计中常见的第三个问题是电缆桥架的类型没有标明防腐层的类型,也没有统一的文字说明。这一问题在现实中有教训,如我国在印尼承建了一个总承包工程,对钢制电缆桥架表面的腐蚀处理没有进行盐雾试验,建成后不久就被腐蚀得很严重,不得不更换。电缆桥架防腐层主要有热浸锌、镀锌镍、冷镀锌、粉末静电喷涂等。

  防火桥架的防火性能如何?

  防火电缆桥架采用钢制外壳,双层防火盖板,内装无机防火槽盒.隔热层平均厚度为25mm,双层盖板通风散热,内喷防火涂料,防火电缆桥架遇火时涂料膨胀,阻塞散热孔,保护槽盒内的电缆.无机防火槽盒防火性能经国家固定耐火检验中心所对60分钟耐火试验,电缆无损害.支撑的结构性好,可有效地固定无机防火槽盒.

  钢质骨架主要采用优质冷轧板经机械加工制造而成,具有承载能力高,使用寿命长的特点。钢质骨架的断面整齐无毛刺尖角,槽内光滑平整无尖锐凸起。

  加工成型后断面形状均匀、无弯曲、拧曲、裂缝、边沿等缺陷。

  防火板采用硅质材料和钙质材料为主要原料,与一定比例的纤维材料、轻质骨料、黏合剂和化学添加剂混合,经先进的蒸压技术制成。

  防火涂料是一种高效钢结构保护产品。它精选高分子合成树脂为成膜物质,加以阻燃剂、发泡剂、炭化剂及高温耐火材料配制而成的。

  它在高温条件下,涂层发生连续发泡膨胀效应,形成柔韧的海绵状的炭化隔热层,使承载的钢结构不会因高温烈焰的作用而急剧软化变形,强度不会急剧下降。外表防火涂料层喷涂要求均匀、光洁、无明显色差。内层加防火板或喷防火涂料,且保证防火板与桥架固定可靠。
