组合式桥架布线方法是什么

编辑:深圳亿富兴人气: 发表时间:2020-09-09 15:15:19

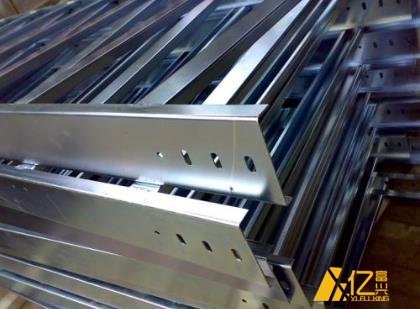

组合式桥架

  组合式桥架布线方法是什么?

  1. 组合式桥架安装在水平线上时,应根据荷载曲线选择最佳跨度,跨度一般为1.5-3m;

  2. 电缆可以无间地铺设在组合式桥架上。电缆桥架横截面内电缆的填充率为:电力电缆不应大于40%,控制电缆不应大于50%;

  3.组合式桥架是水平安装时,从地面高度不得小于2.5 m .安装垂直时,下面的部分离地面1.80米应覆盖着金属盖板保护,除非它是在特殊的电气室(如配电间、电机轴、技术层,等等)。水平敷设时,电缆头尾两端、转弯处,与敷设处相距5-10米;

  4. 组合式桥架通过防火墙板时,应采取防火隔离措施。垂直敷设时,应将电缆上端每隔1.5-2米敷设一次;

  5. 组合式桥架的线缆应固定在下列部位;

  6.组合式桥架用于室内布线时,电缆不应含有黄麻或其他阻燃材料;

  7. 当组合式桥架与各管道平行或交叉时,各管道之间的最小距离应满足要求,以免造成不必要的损失;

  8. 组合式桥架尽量不要安装在有腐蚀性的气体管道和热管的上方,也不要安装在有腐蚀性的液体管道的下方。确需铺设时,应采取防腐、隔热措施;

  9. 当一组或多组组合式桥架在同一水平高度平行安装时,应考虑相邻电缆桥架之间的维护、检修距离等因素;

  10. 当组合式桥架在腐蚀性或特别潮湿的环境中使用时,应根据不同的腐蚀性介质采取相应的防护措施,并选用塑料护套电缆。垂直敷设时,定点间距不得超过2米;

  11. 不同电压、不同用途的电缆不得敷设在同一层桥架上;

  12. 组合式桥架内的线缆头端、尾端、转弯处每隔50米标明数量、型号、起始点、终点。

  以上就是关于组合式桥架布线方法的介绍,供大家参考。
