电缆桥架安装有什么要求

编辑:深圳亿富兴人气: 发表时间:2020-09-01 11:18:34

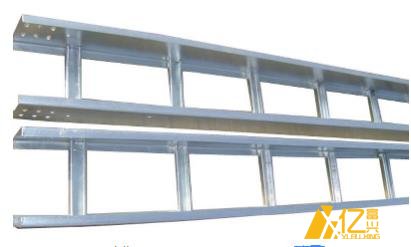

电缆桥架

  电缆桥架在我们的生活中得到了广泛的应用。而且它的结构也是多种多样的,可以说是连接各种建筑和管廊之间的桥梁。这看似不显眼,但却给我们的生活带来了很多便利。任何需要购买电缆桥架的人都想知道它的安装规范。下面深圳亿富兴线管桥架厂家就给大家说说。

  电缆桥架穿墙安装要点

  1、电缆桥架从正常环境穿墙进入防火防爆环境时,应在墙上安装相应的密封装置。

  2、电缆桥架从室内到室外穿墙时,外墙应采取防雨措施。

  3、电缆桥架由室内墙面向室外较高位置安装时,应将桥架向下倾斜,延长适当距离,然后向上架设,以满足安装规范,防止雨水沿桥架流入室内。

  4、电缆桥架跨越伸缩沉降缝时,应断开电缆桥架,间距约100mm。

  汇线时电缆桥架装置要点和注意事项

  1、当电力电缆和控制电缆相对较少时,可以安装同一电缆桥架,但电力电缆和控制电缆应该分开,并在中间铺设隔板。

  2、水平敷设电缆桥架时,桥架之间的连接头应尽量设置在跨度的1/4左右。水平电缆每隔2米左右固定一次,垂直电缆每隔1.5米左右固定一次。

  3、电缆桥架装置应可靠接地。当采用桥架作为接地干线时,每层桥架的端部均应采用16mm2软铜线(并联)与总接地干线连接。长途电缆桥架每隔30-50米接地。

  4、电缆桥架装置的安装除需加防护罩外,对室外安装环境有影响的电缆桥架应在顶层安装防护罩,以防日晒雨淋,对于焊接安装,焊接周围的焊缝厚度不得小于该厚度对母材的焊接必须进行防腐处理。

  5、电缆桥架系列的桥架装置的最大荷载支撑间距应小于允许的荷载和支撑跨度。

  6、选择电缆桥架的宽度应留有一定的空闲空间,以便将来增加电缆。

  电缆桥架安装有什么要求

  一、确定方向:根据建筑物的布局,结合空调管道和电气管道的安装,便于维护,以及电缆走线密度,确定电缆桥架的最佳路径。在室内,尽量沿建筑物的墙、柱、梁、楼板安装,采用综合管廊时,应与管道一侧或上方平行。考虑尽可能避免跨越线路和支线。如果没有其他管道支架可用,则安装(分支)柱。

  1) 荷载计算:计算电缆桥架主干纵截面上单位长度电缆的重量。

  2) 确定电缆桥架宽度:根据敷设的电缆根数、电缆直径和电缆间距,确定电缆桥架的型号、规格、支臂长度、支柱的长度和间距、桥架的宽度和层数。

  3) 确定安装方式:根据现场设置情况固定桥架,选择悬挂式、立式、侧墙式或混合式。连接器和紧固件通常与配套设备一起提供。另外,根据桥架结构选择相应的盖板。

  4) 绘制电缆桥架的横截面图,绘制局部空间图和材料表。

  二、如果电缆与电缆的中间隔离,则应将电缆与电缆的中间隔离。

  三、弱电电缆与其他低压电缆组合使用时,应严格选择有外屏蔽层的弱电系统的弱电电缆,避免相互干扰。

  以上就是关于电缆桥架安装的相关介绍。》》需要购买电缆桥架,找深圳电缆桥架厂家,欢迎联系深圳亿富兴。
