电缆桥架90度怎么做

编辑:深圳亿富兴人气: 发表时间:2020-09-08 10:29:42

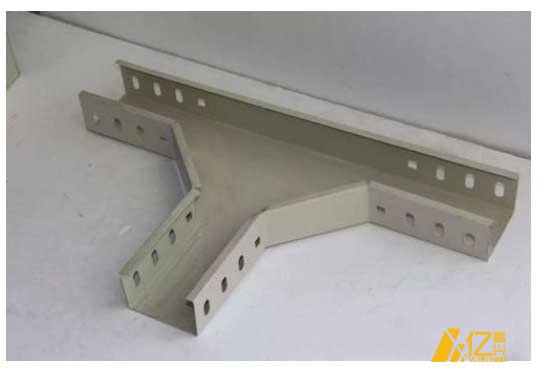

  电缆桥架施工工程现场大体分成桥架和分支架。经常使用的弯头种类包括水平弯头90°、上下跳弯45°、垂直上下弯头、水平三通等。下面由深圳市亿富兴小编就讲解一下经常使用90°制作方法。

  1.做45°+45°的平90°弯:取电缆桥架高乘以0.4所得的值W, 在需求处绘制中心线后往两边各自量出W成三角形、再割开所切的线、弯折即成

  2. 取桥架宽度乘以0.4所得的值W,在需求处绘制中心线后往两边各自量出W成三角形、再割开所切的线、弯折即成。

  3. 取桥架宽度乘以0.4所得的值W、 在需求处绘制中心线后往两边各自量出W成三角形、再割开所切的线、弯折即成。

  以上就是桥架90°的做法,综合考虑线缆的铺设,桥架90°弯务必做两个45°弯。沿粗线条用切割机割开桥架,用手枪钻打孔螺栓固定,不用电焊。做好后用机器将毛刺磨掉。该图电缆桥架以200*100加以分析,其它的规格按图控制。

  电缆桥架的型号查询

  最经常用到的桥架型号有:槽式桥架、梯式桥架和托盘式桥架。

  托盘式桥架:它看起来跟槽式桥架没差別,但是它的底端会开孔,所以说排热作用会比槽式桥架的好不少。

  梯式桥架:它的外在跟人字梯似的,是依据国内国外的最新的数据资料研发的新式桥架。

  槽式桥架:它外表跟盒子没多少差异,是一类全封闭型的桥架,它耐腐蚀作用和屏蔽作用相当的强。

       以上是关于电缆桥架90度制作方法,更多关于电缆桥架知识,欢迎咨询深圳市亿富兴品牌。
