电缆桥架接地线规范及注意事项

编辑:深圳亿富兴人气: 发表时间:2020-09-02 15:19:24

电缆桥架接地线规范及注意事项

  一、电缆桥架接地线规范标准

  有很多朋友在选择购买电缆桥架时,不知道如何选择电缆桥架的规格和厚度,其实电缆桥架的厚度和规格最重要的是看电缆的重量和数量,以下深圳电缆桥架厂家给大家介绍一下。

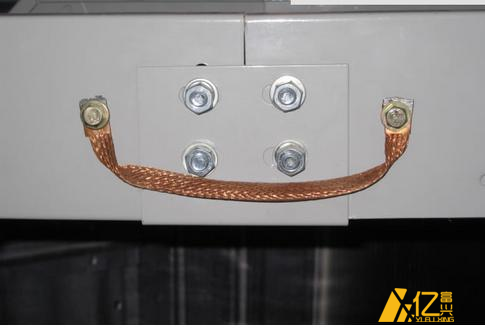

  接地线是连接到电气设备等外部的线路,它能迅速地将各种问题引起的危险电荷或泄漏电流输出。由于电缆槽是金属制成的,所以具有一定的导电性。为了避免电缆通电时漏电造成的安全隐患,通常在桥架上安装接地装置(见下图)。

电缆桥架接地线规范及注意事项

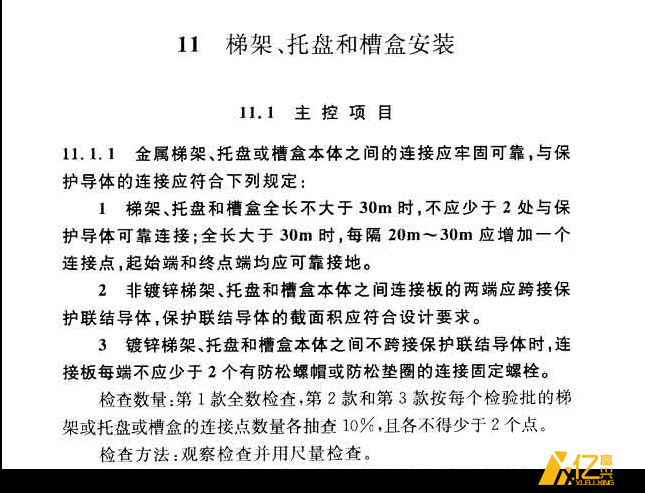

  根据GB 50303-2015《建筑电气工程施工质量验收规范》规范11.1.1,电缆桥架地线规格如下:

电缆桥架接地线规范及注意事项

  非镀锌桥架与铜导线接地线连接,接地线截面积必须符合规划要求。

  镀锌桥架连接板两端未与地线粘接时,连接板的连接固定螺栓不得少于两个防松螺母或防松垫圈。

  电缆桥架及支架接地或零干线不少于2个。

  二、电缆桥架接地注意事项

  1、接地干线沿电缆桥架全长敷设时,电缆桥架(包括非直线段)至少有一点与接地干线可靠连接。

  2、电缆桥架系统应具有可靠的电气连接和接地(仅适用于金属桥架)。

  3、允许电缆桥架系统形成地面主回路时,应满足下列要求:。电缆桥架两端连接电阻不大于0.00033欧姆,接地孔应清除绝缘层。在1KV及以下的中性点直接接地系统中,接收装置的接地与系统的中性点接地相连。电缆桥架安装时,金属在桥架段长方向的截面积不应小于规定值。

  以上就是关于电缆桥架接地的相关介绍。电缆桥架接地非常重要,不仅关系到我们的生命财产安全,而且避免火灾的发生。
