电缆桥架接地需要注意哪些问题

编辑:深圳亿富兴人气: 发表时间:2020-08-17 14:27:29

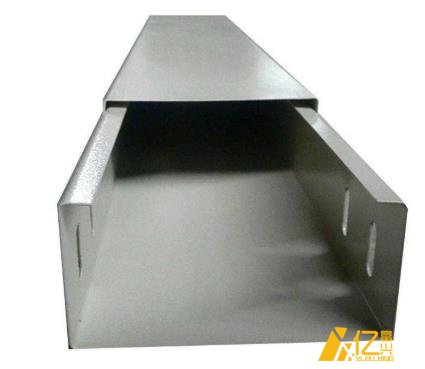

电缆桥架

  电缆桥架接地要注意什么

  众所周知,电缆桥架主要是用于电缆铺设,特别是石化企业,大多都是易燃易爆场所,所以选用电缆桥架进行电力传送也需求做好接地作业,下面我们看看电缆桥架接地要注意什么。

  1、沿电缆桥架全长另敷设接地干线时,每段(包含非直线段)电缆桥架应起码有一点与接地干线可靠连接。

  2、电缆桥架系统应具有可靠的电气连接并接地(只对金属桥架)。

  3、当允许利用电缆桥架系统构成接地干线回路时应符合以下要求。电缆桥架端部之间连接电阻应不大于0.00033欧姆,接地孔应清除绝缘涂层。在1KV及以下中性点直接接地系统中,受电设备的接地与系统中性线接地相连。装有处动切断供电装轩时,电缆桥架的级长方向金属横截面积应不小于规定值。

  综上所述就是对电缆桥架接地要注意什么的介绍,希望能够帮到大家。电缆桥架接地是非常重要的,不仅仅是为了我们的生命财产安全,也是为了避免火灾的发生。

  电缆桥架线缆老化是何原因

  据了解,电缆桥架不仅仅应用范围广,还可以给电缆起到一个支撑的作用。而且,电缆桥架的线缆主要是靠外面一层绝缘皮,如果保护的不好,长时间受到外界气体的腐蚀,绝缘性能逐渐降低,就会发脆或脱落,这时就不能起绝缘作用了。有时候发现线缆的外表的绝缘层老化了,下面来为大家介绍一下电缆桥架线缆老化是何原因。

  1、绝缘受潮情况。

  一般这样的情况也相对常见,通常发生在直埋或排管里的电缆接头处。比如:电缆接头制作不合格和在潮湿的气候条件下做接头,会使接头进水或混入水蒸气,在电场作用下形成水树枝,逐渐损害电缆的绝缘强度而造成故障。

  2、化工原料的腐蚀。

  电缆直接埋在有酸碱作用的地区,往往会造成电缆的铠装、铅皮或外护层被腐蚀,保护层因长期遭受化学腐蚀或电解腐蚀,致使保护层失效,绝缘降低,也会导致电缆故障。

  3、长期过负荷运行。

  超负荷运行,由于电流的热效应,负载电流通过电缆时必然导致导体发热,同时电荷的集肤效应以及钢铠的涡流损耗、绝缘介质损耗也会产乍附加热量,从而使电缆温度升高。长期超负荷运行时,过高的温度会加速绝缘的老化,以至绝缘被击穿。尤其在炎热的夏季,电缆的温升常常导致电缆绝缘薄弱处首先被击穿,因此在夏季,电缆的故障也就特别多。

  4、电缆接头故障。

  电缆接头是电缆线路中最薄弱的环节,由人员直接过失(施工不良)引发的电缆接头故障时常发生。施工人员在制作电缆接头过程中,如果有接头压接不紧、加热不充分等原网,都会导致电缆头绝缘降低,从而引发事故。

  5、环境以及温度因素。

  电缆桥架以及线缆周边的外界环境和热源也会造成电缆温度过高、绝缘击穿,严重的造成爆炸起火。

  6、外力损伤。

  当前的非常多的电缆故障均以机械损伤引起的居多。举个例子看:电缆敷设安装时不规范施工,容易造成机械损伤;在直埋电缆上搞土建施工也极易将运行中的电缆损伤等。有的情况下当时线缆的损伤不严重,可能需要几个月甚至几年才可能会出现损伤部位彻底击穿形成故障,还有的线缆损坏较重的可能发生短路故障,直接影响电缆桥架和用电单位的生产生活安全问题。

  电缆桥架线缆老化是何原因?通过上面的介绍,大家都清楚了吧。
