镀锌线槽安装技巧

编辑:深圳亿富兴人气: 发表时间:2020-08-17 14:08:07

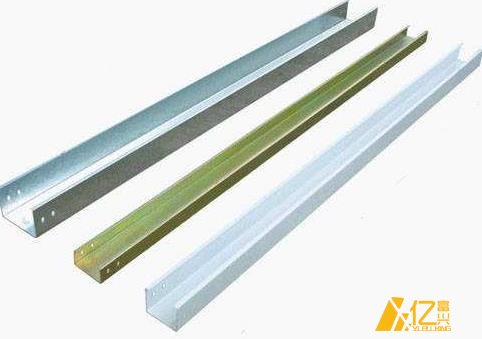

镀锌线槽

  镀锌线槽的安装技术

  镀锌线槽(电缆桥架) 安装可利用其镀锌的连接板进行跨接, 而不必采用跨接线进行跨接, 但连接板的两端应不少于2 个有防松螺帽或防松垫圈的螺栓进行连接固定, 避免出现连接松动、脱开等现象, 保证跨接接地的可靠连接。

  什么是热镀锌线槽?

  热镀锌线槽是一种全封闭型电缆桥架,它适用于敷设计算机、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。考虑槽式直通作屏蔽时,表面处理用镀锌。

  金属线槽的规格类型及选用方法

  金属线槽由槽底和槽盖组成,每根糟一般长度为2米,槽与槽连接时使用相应尺寸的铁板和螺丝固定。在综合布线系统中主要使用线槽有以下几种情况:

  1) 金属槽和附件;

  2) 金属管和附件;

  3) PVC塑料槽和附件;

  在综合布线系统中一般使用的金属线槽 的规格有: 5 0×1 0 0 m m、1 0 0×1 0 0 m m、 1 0 0×2 0 0 m m、1 0 0×3 0 0 m m、2 0 0×4 0 0 m m 等多种规格。

  金属管是用于分支结构或暗埋的线路,它的规格也有多种,以外径m m为单位:工程施工中常用的金属管有:D16、D20、D25、D32、D40、D50、D63、D25、D110等规格。

  在金属管内穿线比线槽布线难度更大一些,在选择金属管时要注意管径选择大一点,一般管内填充物占3 0%左右,以便于穿线。金属管还有一种是软管(俗称蛀皮管),供弯曲的地方使用。
