常见的槽式桥架和托盘式桥架有什么不同?

编辑:深圳亿富兴人气: 发表时间:2020-09-21 13:50:16

  槽式电缆桥架与托盘式电缆桥架是都可以敷设电力电缆;断面、结构形式不同而已。封闭的槽盒、无盖的托盘还有梯架都属于电缆桥架,三种桥架的结构形式不同,一些性能也有差异,比如防护性以槽式最好、梯架最差,但通风冷却性却相反。

  槽式电缆桥架是一种全封闭型电缆桥架。槽式电缆桥架的优势在于屏蔽和防腐,主要适用于铺设截面小但是数量却非常多的电线电缆;槽式电缆桥架护罩随槽体配套供货,其他配件与梯级式、托盘式桥架通用。

  而托盘式缆桥架优势在于载荷大和散热好,主要就是用于铺设截面大但是数量比较小的电力电缆。托盘式缆桥架是石油、化工、轻工、电视、电讯等方面应用最广泛的一种。它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。它既适用于动力电缆的安装,也透用于控制电缆的敷设。托盘式电缆桥架其表面处理分为镀和喷漆两种,在重腐蚀环境中可特殊防腐处理。托盘式电缆桥架备有护罩,需要配护罩时可在订货时注明或按照护罩型号订货,其所有配件与托盘式、槽式桥架通用。

  从外形来看,槽式电缆桥架是一种全封闭型电缆桥架。托盘桥架一般指的是有孔的槽式桥架。由于开了散热孔,托盘式桥架板材的厚度要更厚些。

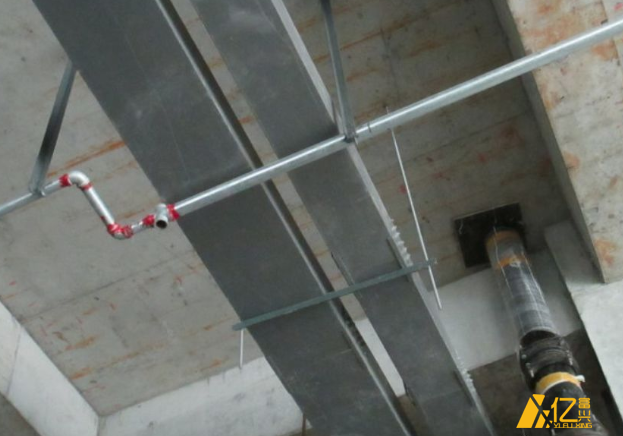

槽式桥架

  槽式桥架

托盘式桥架

  托盘式桥架

  1、槽式电缆桥架主要特点是屏蔽干扰,抗腐蚀,防火,对控制电缆屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果,对控制电缆屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。适用于敷设计算机电缆、通信电缆、热电偶电缆及高灵敏系统的控制电缆等。用于敷设截面小但数量多的电线电缆。这也是弱电工程中最经济实用的一种桥架。

  2、托盘式桥架其表面处理可根据用户需要可分为镀锌、静电喷塑和热镀锌三种,防火和抗腐蚀性能要相对差一些,在重腐蚀环境中必须作特殊的防腐处理。托盘桥架底部有很多腰形孔,以利于散热,重量轻、载荷大,主要用于敷设截面大数量较少的电力电缆。
