镀锌桥架要跨接线吗?镀锌桥架跨接线的要求

编辑:深圳亿富兴人气: 发表时间:2020-08-14 10:53:07

  镀锌桥架要跨接线吗?镀锌桥架跨接线有什么要求?

  镀锌桥架因适用环境广、成本低等优势成为市面上最常用的电缆桥架,但是不少人会有疑问镀锌桥架需要跨接线吗?跨接线的话可以提升镀锌桥架的安全吗,下面来为大家讲解一下这个问题。

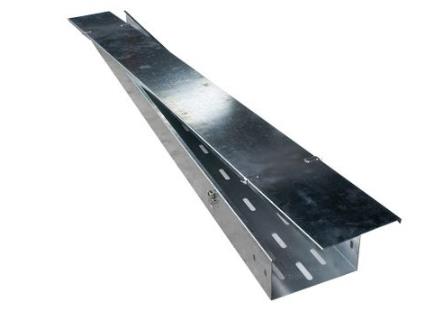

镀锌桥架

  电缆桥架属于保护电缆的产品,可以独立架设, 也可以敷设在各种建(构)筑物和管廊支架上,体现结构简单、造型美观、配置灵活和维修方便等特点。

  镀锌桥架的材质就是“电镀锌”,是将钢板经过化学清洗后放置入电镀液中(内含氧化锌),通电后锌分子被电离出来被附着在钢板的表面形成镀锌桥架。

  接地跨接线是用在比如桥架各节段、电线管之间的断接口电气辅助联通用的起传导电位的作用,正常时不通过电流。

  因为镀锌桥架属于金属材质,金属材质都带有一定的导电性,电缆桥架跨接线用于两节桥架连接处,它起到漏电保护的作用。镀锌桥架之间可利用镀锌连接板作为跨接线,把桥架连成一体在连接板两端的两只连接螺栓上加镀锌分层桥架安装,先安装上层,后安装下层,上、下层之间距离要留有余量,有利于后期电缆敷设和检修。即将各个桥架连接起来,防止漏电时有桥架不与其他桥架相连而导致漏电造成人身危害,最终会有接地线将各段桥架连接至大地。

  镀锌桥架跨接线要求:

  1、沿电缆桥架全长另敷设接地干线时,每段(包含非直线段)电缆桥架应起码有一点与接地干线可靠连接。

  2、电缆桥架系统应具有可靠的电气连接并接地(只对金属桥架)。

  3、当允许利用电缆桥架系统构成接地干线回路时应符合以下要求。电缆桥架端部之间连接电阻应不大于0.00033欧姆,接地孔应清除绝缘涂层。在1KV及以下中性点直接接地系统中,受电设备的接地与系统中性线接地相连。装有处动切断供电装轩时,电缆桥架的级长方向金属横截面积应不小于规定值。

  以上就是对镀锌桥架需要跨接线吗?的介绍,看完后希望能为大家提供帮助。镀锌桥架跨接线能大大降低用电的安全隐患,按照要求进行跨接线能提升镀锌桥架的安全性能。

  》》如果您想要购买镀锌桥架,,欢迎致电深圳亿富兴。
